凸輪軸扭轉疲勞試驗機
所屬分類：扭轉疲勞試驗機產品功能：凸輪軸扭轉疲勞試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，凸輪軸扭轉疲勞試驗機適用于對凸輪軸以及機械式凸輪軸、雙頂置凸輪軸、單上置...

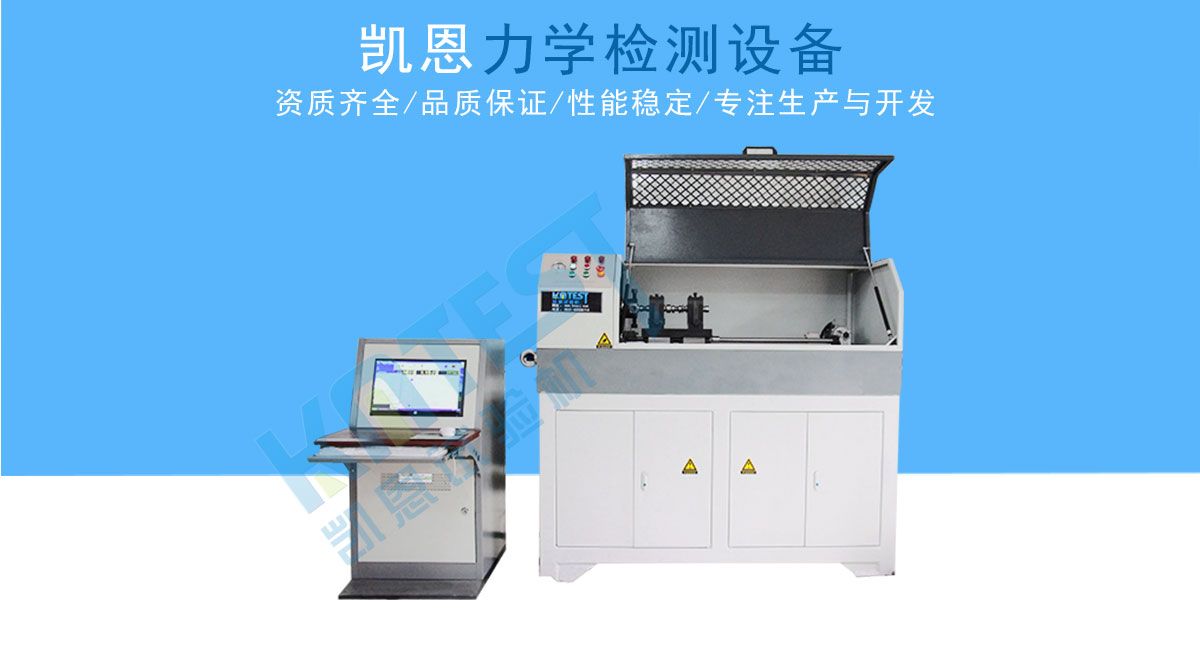

凸輪軸扭轉疲勞試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，
凸輪軸扭轉疲勞試驗機適用于對凸輪軸以及機械式凸輪軸、雙頂置凸輪軸、單上置凸輪軸、雙上置凸輪軸、結合件等靜態扭轉力學的性能測試。

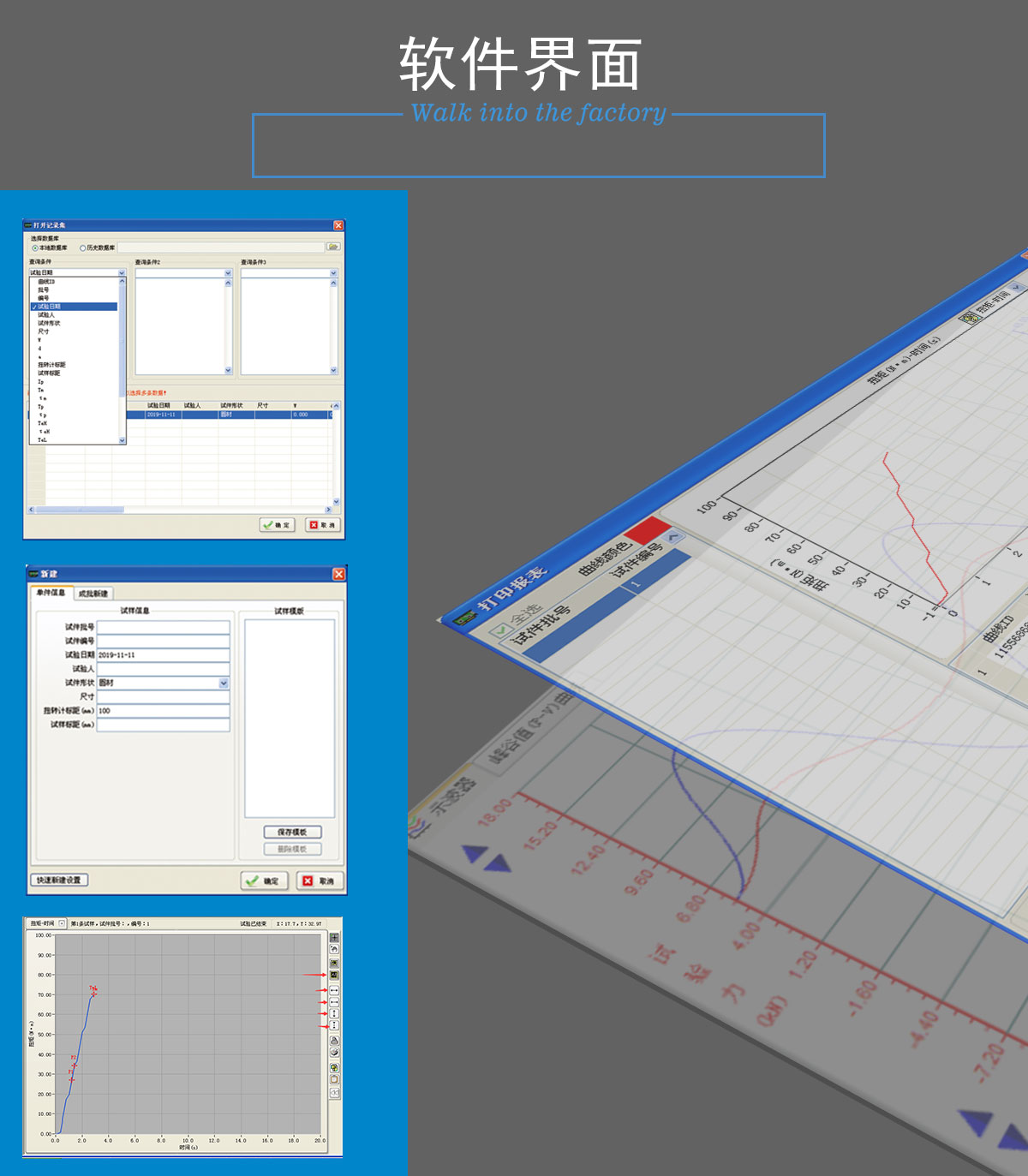

凸輪軸扭轉疲勞試驗機試驗測試功能：Windows中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現系統診斷并顯示診斷結果。整機利用全數字交流伺服控制系統及數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。
凸輪軸扭轉疲勞試驗機適用于對凸輪軸以及機械式凸輪軸、雙頂置凸輪軸、單上置凸輪軸、雙上置凸輪軸、結合件等靜態扭轉力學的性能測試。
凸輪軸扭轉疲勞試驗機試驗測試功能：Windows中文操作平臺，實現扭矩、扭轉角度、變形的多種控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果；可實時顯示試驗過程各種相關曲線圖形；可實現系統診斷并顯示診斷結果。整機利用全數字交流伺服控制系統及數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。
1、 軸向力：（需要拉伸試驗，本廠有專業凸輪軸拉脫力、拉伸試驗機，請與銷售代表聯系）
a. 加載軸向載荷至規定載荷，檢查凸輪片相對于軸管，是否發生軸向位移；若發生則不合格。
b. 繼續加載直至凸輪片相對于軸管發生軸向位移，記錄下失效時的力的大小 F。
2、 靜態扭矩：
a. 加載周向扭矩至要求扭矩，檢查凸輪片相對于軸管，是否發生相對轉動；若發生則不合格。
b. 繼續加載直至凸輪片相對于軸管發生相對轉動，記錄下失效時的扭矩的大小 M。
3、 動態扭矩：
a． 加載動態載荷（正余弦曲線）
b． 循環次數：8.3*106次；
| KN凸輪軸扭轉疲勞試驗機系列 | |||
| 最大扭矩 | 50Nm、100Nm、200Nm、500Nm、1000Nm、5000Nm、10000Nm（以上為常規設備，可定制） | ||
| 試驗機級別 | 0.5級/1級 | 扭矩測量范圍 | 1%FS-100%FS |
| 扭矩分辨力 | 0.001~0.01 N•m | 試驗加扭矩方向 | 正反兩方向 |
| 扭轉速度控制范圍 | 0.1°-720°/min可定制 | 扭矩分辨力 | 1/±300000 |
| 轉角測量范圍 | 0°-±99999° | 試驗行程 | 300-1500mm（可定制） |
| 示值重復性相對誤差 | ＜0.5% | 扭矩示值相對誤差 | ＜±0.5%/＜±1% |
| 試驗頻率 | 0.5-60Hz | 扭轉角示值相對誤差 | ＜±0.5% |
| 加載方式 | 全自動 | 扭轉附具 | 通用法蘭盤 |
| 溫度控制 | 常溫、低溫、高溫 | 外觀 | 應符合GB/T2611要求 |
| 成套性 | 符合標準要求 | 保護功能 | 試驗機有過載保護功能 |
| 供電電源 | 220V，50Hz | 工作方式 | 電機自動加載、電液伺服、機械式 |
